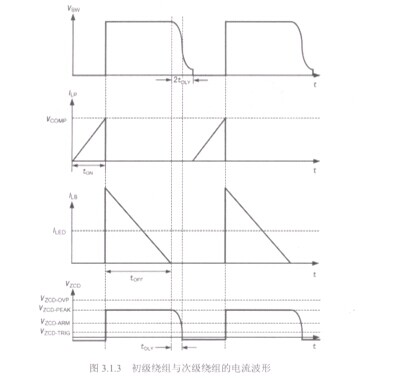

據此，圖3.1.3顯示了初級電流、次級電流和VSw(VDS)電壓，平均輸出電流/LED（如）的計算方法如下：

    2幻LY為TPS92310 MOSFET漏極上振鈴時間的一半；Ⅳ為初級繞組與次級繞組的變壓器匝數比； M3062LFGPFP昂PK為初級峰值電流；盡PK為次級峰值電流；厶為平均輸出電流（LED電流） .

   為了調節輸出電流，TPS92310芯片內部使用了一個PWM控制電路，通過引腳端COMP連接一個外部電容器，這種電路包括了充電和放電工作模式。充電工作模式由內部基準電流/REFx(tON+tOFF+2tDLY)控制。放電工作模式由tOFF開關和/PK電流源控制，其與初級峰值電流成比例關系。引腳端COMP電壓電平可代表柵極驅動tON。

   在正常運行期間，如果放電妒PKXtOFF大于充電~/REFX (tON+tOFF+2tDLY)，則COMP引腳電壓下降，結果柵極輸出tON在下一個周期時增加。另外，如果充電Q大于放電Q則VCOMP上升，柵極驅動器輸出tON在下一個周期增加。如果充電Q等于放電Q，則VCOMP電壓穩定。因此，當大容量電容器連接至COMP引腳對100Hz線電壓紋波進行濾波時，在半個正弦周期產生一個固定導通時間，從而實現功率因數校正。在沒有使用功率因數校正維持環路穩定情況下，并且僅用于反激拓?fù)浣Y(jié)構時，可以使用一個小容量電容器連接COMP引腳。

   TPS92310實現了初級電流反饋與調節，以維持恒定輸出LED電流。
