貼片三極管

   1.外形

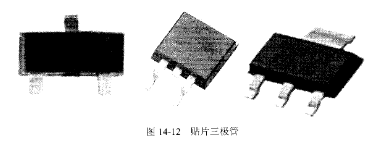

   圖1⒋12是―些常見的貼片三極管實物外形。

   (a)單列貼片三極管(b)雙列貼片三極管 P6SMB82CAT3G

   貼片二極管引腳排列規(guī)律

   2.結構

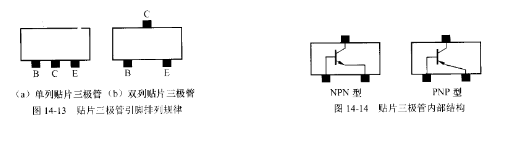

   貼片三極管有C、B、E三個端極,對于圖14-13(a)所示單列貼片三極管,正面朝上,粘貼面朝下,從左到右依次為B、C、E極。對于圖1⒋13(b)所示雙列貼片二極管,正面朝上,粘貼面朝下,單端極為C極,雙端極左為B極,右為E極。與普通二極管一樣,貼片三極管也有NPN型和PNP型之分,這兩種類型的貼片三極管內(nèi)部結構如圖14-14所示。
