   閃絡性故障 閃絡性故障是高阻故障的又一種極端形式。在進行電纜絕緣預防性耐壓試驗時,泄漏電流小而平穩。但當試驗電壓升至某一值(尚未或已經達到額定試驗電壓)時,泄漏電流突然增大并迅速產生閃絡擊穿,這種高阻故障稱為閃絡性故障。閃絡性故障的絕緣電阻極高,通常都在合格標準以上。具有閃絡性故障的電纜,短期內在較低的電壓下(不大于閃絡擊穿電壓),其閃絡擊穿的現象可能會完全停止并顯現較好的電氣性能。

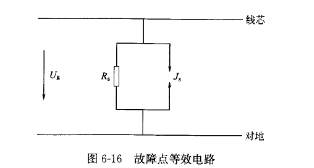

   實際上,高阻故障的特性可由高阻故障等效電路分析清楚。如圖6-16所示,泄漏電阻Rs和放電間隙了Js的相對大小變化,決定了高阻故障的特性是屬于泄漏性、閃絡性或是二者兼而有之。例如當Rs很大(近似無窮大)時,故障點Js兩端的直流電壓可以升至額定試驗電壓而泄露電流還遠達不到額定允許值。在這種情況下,如果Js的擊穿電壓大于額定試驗電壓,這個故障點在該試驗電壓下將不會被發現;如果Js的擊穿電壓小于或等于額定試驗電壓,則耐壓試驗時Js將被擊穿,形成閃絡性故障。當Rs較小時,在耐壓試驗中,由于Rs的存在而產生較大的

泄漏電流,同時該泄漏電流將在高壓試驗電源的內阻上形成較大的壓降,從而使試驗電壓無法升高。欲繼續升高試驗電壓,勢必造成泄漏電流的劇增,甚至遠遠大于允許值,這樣的耐壓試驗一般由人為或試驗設備繼電器保護動作而終止。在這樣的故障點中,由于Js兩端電壓較低而常常不能被擊穿,只表現出泄漏電流過大。這就是泄漏性故障。

   當Rs與Js適中時,在耐壓試驗中可能會出現泄漏電流較大,而試驗電壓又可以升高(甚至達到額定試驗電壓),在較高的試驗電壓下也可能會出現閃絡擊穿。這就是我們講的通常意義的高阻故障。

  高阻故障中的等效泄漏電阻Rs減小到10zc以下時,其故障性質就轉變?yōu)榈妥韫收稀?/span>
