ZHW-550復合電器
發布時間:2011/10/31 10:17:48 訪問次數:2610
ZHW-550復合電器,IMP809MEUR它是在ZF8-550 GIS和原有HGIS的基礎上進行技術融合和優化設計后所得的,用于超高壓、大容量封閉式氣體絕緣組合電器。
ZHW - 550復合電器的樣機嚴格按照IEC 62271 - 102、IEC 62271 - 103、GB 1985-2004的有關標準進行了相關型式試驗,產品性能達到了技術規范的規定和要求,符合IEC和國家的有關標準。產品設計合理、可靠性高、結構簡單、緊湊、抗地震性好、安裝周期短、耐污穢能力強和維修周期長。該產品達到了國際先進、國內領先水平。

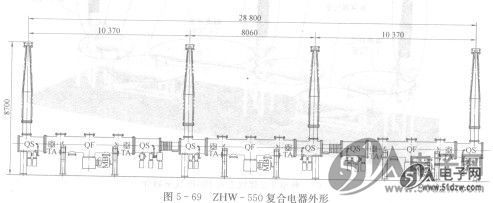

ZHW-550復合電器的外形如圖5- 69所示。
1.主要技術參數
(1)額定電壓:550kV。
(2)額定電流:4000A。
(3)額定頻率:50Hz。
(4)額定短路開斷電流:63kA。
(5)額定短時耐受電流(3s):63kA。
(6)額定峰值耐受電流:160kA。
(7)額定短時工頻耐受電壓(有效值)。
1)對地:740kV;
2)斷口:(740+318) kV。
(8)額定雷電沖擊耐受電壓。
1)對地:1675kV;
2)斷口:(1675+450) kV。
(9)額走操作沖擊耐受電壓。
1)對地:1175kV;
2)斷口:(1175+450) kV。
(10) SF6氣體壓力(在20℃時)。
1)斷路器。
額定壓力:0. 50MPa:
報警壓力:0.45MPa;
閉鎖壓力:0.40MPa。
2)其他元件。
額定壓力:0. 40MPa;
一級報警壓力:0. 35MPa;
二級報警壓力:0. 30MPa。
2.SF6氣體系統

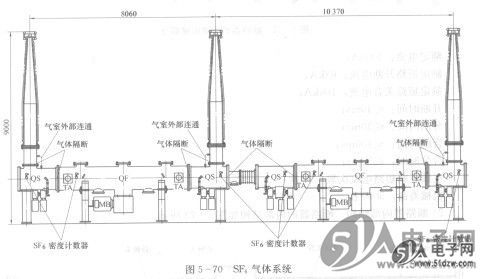

SF6氣體系統如圖5- 70所示。
(1) SF6氣體系統按照設備各元件的執行功能設計。
(2)考慮事故、檢修和擴建涉及的范圍來設計氣隔。
(3) SF。氣體系統采取分散監控,取消了復雜的管路系統,減少了漏氣環節。
(4)采用DILO公司的自封觸頭,接口統一,充放氣簡單。
(5)采用WIKA公司的表計監控,安全可靠。
(6)表計帶溫度補償,觀察方便。
(7) SF。氣體泄漏率低,年泄漏小于0.5%。
3.主要元件

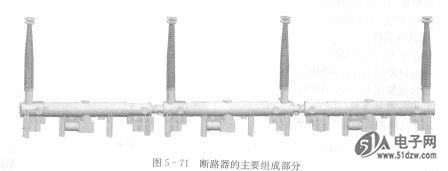

主要部分由斷路器和電流互感器單元、隔離開關和接地開關單元、進出線套管組成,斷路器的主要組成部分如圖5 - 71所示。
(1)斷路器及電流互感器單元。ZHW - 550復合電器中最關鍵的元件斷路器采用批量 生產的ZF8 - 550 GIS中的斷路器,TA裝于斷路器殼體兩端內,屬內裝式無故障電流互 感器。該斷路器最大短路電流開斷能力63kA,配液壓彈簧機構,在荷蘭KEMA試驗站通過型式試驗并取得試驗合格汪。
1)斷路器主要技術參數。
額定電流:4000A:
額定短路開斷電流:63kA:
額定短路關合電流:160kA:
開斷時間:≤40ms;
分閘時間:≤30ms;
合閘時間:≤lOOms;
合分時間:≤50ms;
連續開斷短路電流次數:20次;
機械壽命:5000次。

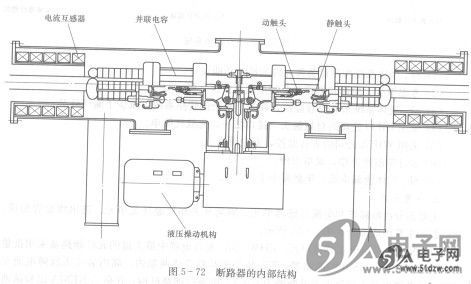

2)斷路器內部結構。斷路器的內部結構如圖5 - 72所示。
3)斷路器的特點:①采用臥式結構;②采用高可靠性、功率大的操動機構,彈簧儲能,液壓傳動;③雙斷口,斷口間帶并聯電容;④63kA的開斷能力;⑤SF6作為滅弧介質,采用壓氣式滅弧結構;⑥增設微粒陷阱;⑦噴口上游區結構獨特,有效利用觸頭的堵塞效應;⑧拉法爾噴管的應用,提高緩沖氣缸內的壓力和開斷后氣體密度恢復特性;⑨小徑緩沖氣缸的應用,利用電弧的解析技術,實現緩沖氣缸的最佳化(有效利用電弧能源);⑩采用質量輕和強度高的絕緣拉桿;⑥開斷容性電流時不會產生重燃和擊穿;⑥開斷感性電流時不會產生過高的過電壓。
斷路器導電回路采用獨特的整體自力型觸頭,無觸頭彈簧,依靠材料自身彈力保證其對導電元件壓緊力,電接觸穩定可靠;∮|頭采用整體燒結的銅鎢觸頭,滅弧室內零部件做到了最少程度,因此工作特性穩定可靠。母線及隔離開關等元件的導電的連接采用梅花觸頭或表帶型觸指結構,技術性能成熟穩定。
GIS的金屬殼體(圓筒)采用冷翻邊工藝,使垂直相交二筒的焊縫不在相貫線上,改善了內部電場的分布。
盆式絕緣子、絕緣筒、絕緣拉桿、局放試驗,局放量低于IEC標準要求。絕緣臺等為自制件。每件制品都要進行工頻耐壓和
4)斷路器操動機構:液壓彈簧操動機構。
(2)電流互感器。
1)裝于斷路器殼體兩端內,屬內裝式無故障電流互感器。
2)包含測量級線圈及保護級線圈數只,測量精度高,可做到0.2s級。
3)電流互感器線圈采用環氧澆注型,對保證氣室含水量不超標有著重要作用。
4)電流互感器測量級線圈及保護級線圈處于地電位。
(3)隔離開關、接地開關、快速接地開關。
1) 550kV HGIS用接地開關、快速接地開關附裝于隔離開關上,隔離開關及接地開關的觸頭封閉在SF6氣體絕緣的殼體內,已在GIS產品上廣泛使用。隔離開關斷口設計合理,具有切合母線轉換電流的能力及開斷母線充電電流的能力,通過了開斷母線充電電流2A的型式試驗。
2) FES具有關合短路63kA電流的能力,通過了開合容性感應電流50kV、50A,開合感性感應電流50kV、200A的型式試驗。
3) ES配電動機構,F(xiàn)ES配電動彈簧機構。
4)隔離開關外殼上有觀察窗,可以方便的觀察到os. ES. FES的觸頭位置。
5)機械壽命5000次。
(4) SF6充氣瓷套管如圖5- 73所示。瓷套采用大小傘結構,瓷套外絕緣具有耐受I、Ⅱ、Ⅲ級污穢等級的能力,耐污穢能力強,適于中國國情。經數百只瓷套運行考核,其外絕緣十分可靠,雨霧天氣無外閃發生。瓷套內屏蔽設計先進,使瓷套直徑較小、質量輕、抗震能力強度。
內充SF6氣體。裝有旋壓(一體化)超長屏蔽罩改善了電場分布。
瓷套管的釙絕緣配置滿足Ⅳ污穢區要求,爬電比距為31mm/kV,爬電距離17 050mm,并考慮了直徑修正系數。瓷套的傘裙為不等距的大小傘結構,并設置斷水裙。瓷套管直線距離5000mm。
ZHW-550復合電器,IMP809MEUR它是在ZF8-550 GIS和原有HGIS的基礎上進行技術融合和優化設計后所得的,用于超高壓、大容量封閉式氣體絕緣組合電器。
ZHW - 550復合電器的樣機嚴格按照IEC 62271 - 102、IEC 62271 - 103、GB 1985-2004的有關標準進行了相關型式試驗,產品性能達到了技術規范的規定和要求,符合IEC和國家的有關標準。產品設計合理、可靠性高、結構簡單、緊湊、抗地震性好、安裝周期短、耐污穢能力強和維修周期長。該產品達到了國際先進、國內領先水平。
ZHW-550復合電器的外形如圖5- 69所示。
1.主要技術參數
(1)額定電壓:550kV。
(2)額定電流:4000A。
(3)額定頻率:50Hz。
(4)額定短路開斷電流:63kA。
(5)額定短時耐受電流(3s):63kA。
(6)額定峰值耐受電流:160kA。
(7)額定短時工頻耐受電壓(有效值)。
1)對地:740kV;
2)斷口:(740+318) kV。
(8)額定雷電沖擊耐受電壓。
1)對地:1675kV;
2)斷口:(1675+450) kV。
(9)額走操作沖擊耐受電壓。
1)對地:1175kV;
2)斷口:(1175+450) kV。
(10) SF6氣體壓力(在20℃時)。
1)斷路器。
額定壓力:0. 50MPa:
報警壓力:0.45MPa;
閉鎖壓力:0.40MPa。
2)其他元件。
額定壓力:0. 40MPa;
一級報警壓力:0. 35MPa;
二級報警壓力:0. 30MPa。
2.SF6氣體系統
SF6氣體系統如圖5- 70所示。
(1) SF6氣體系統按照設備各元件的執行功能設計。
(2)考慮事故、檢修和擴建涉及的范圍來設計氣隔。
(3) SF。氣體系統采取分散監控,取消了復雜的管路系統,減少了漏氣環節。
(4)采用DILO公司的自封觸頭,接口統一,充放氣簡單。
(5)采用WIKA公司的表計監控,安全可靠。
(6)表計帶溫度補償,觀察方便。
(7) SF。氣體泄漏率低,年泄漏小于0.5%。
3.主要元件
主要部分由斷路器和電流互感器單元、隔離開關和接地開關單元、進出線套管組成,斷路器的主要組成部分如圖5 - 71所示。
(1)斷路器及電流互感器單元。ZHW - 550復合電器中最關鍵的元件斷路器采用批量 生產的ZF8 - 550 GIS中的斷路器,TA裝于斷路器殼體兩端內,屬內裝式無故障電流互 感器。該斷路器最大短路電流開斷能力63kA,配液壓彈簧機構,在荷蘭KEMA試驗站通過型式試驗并取得試驗合格汪。
1)斷路器主要技術參數。
額定電流:4000A:
額定短路開斷電流:63kA:
額定短路關合電流:160kA:
開斷時間:≤40ms;
分閘時間:≤30ms;
合閘時間:≤lOOms;
合分時間:≤50ms;
連續開斷短路電流次數:20次;
機械壽命:5000次。
2)斷路器內部結構。斷路器的內部結構如圖5 - 72所示。
3)斷路器的特點:①采用臥式結構;②采用高可靠性、功率大的操動機構,彈簧儲能,液壓傳動;③雙斷口,斷口間帶并聯電容;④63kA的開斷能力;⑤SF6作為滅弧介質,采用壓氣式滅弧結構;⑥增設微粒陷阱;⑦噴口上游區結構獨特,有效利用觸頭的堵塞效應;⑧拉法爾噴管的應用,提高緩沖氣缸內的壓力和開斷后氣體密度恢復特性;⑨小徑緩沖氣缸的應用,利用電弧的解析技術,實現緩沖氣缸的最佳化(有效利用電弧能源);⑩采用質量輕和強度高的絕緣拉桿;⑥開斷容性電流時不會產生重燃和擊穿;⑥開斷感性電流時不會產生過高的過電壓。
斷路器導電回路采用獨特的整體自力型觸頭,無觸頭彈簧,依靠材料自身彈力保證其對導電元件壓緊力,電接觸穩定可靠。弧觸頭采用整體燒結的銅鎢觸頭,滅弧室內零部件做到了最少程度,因此工作特性穩定可靠。母線及隔離開關等元件的導電的連接采用梅花觸頭或表帶型觸指結構,技術性能成熟穩定。
GIS的金屬殼體(圓筒)采用冷翻邊工藝,使垂直相交二筒的焊縫不在相貫線上,改善了內部電場的分布。
盆式絕緣子、絕緣筒、絕緣拉桿、局放試驗,局放量低于IEC標準要求。絕緣臺等為自制件。每件制品都要進行工頻耐壓和
4)斷路器操動機構:液壓彈簧操動機構。
(2)電流互感器。
1)裝于斷路器殼體兩端內,屬內裝式無故障電流互感器。
2)包含測量級線圈及保護級線圈數只,測量精度高,可做到0.2s級。
3)電流互感器線圈采用環氧澆注型,對保證氣室含水量不超標有著重要作用。
4)電流互感器測量級線圈及保護級線圈處于地電位。
(3)隔離開關、接地開關、快速接地開關。
1) 550kV HGIS用接地開關、快速接地開關附裝于隔離開關上,隔離開關及接地開關的觸頭封閉在SF6氣體絕緣的殼體內,已在GIS產品上廣泛使用。隔離開關斷口設計合理,具有切合母線轉換電流的能力及開斷母線充電電流的能力,通過了開斷母線充電電流2A的型式試驗。
2) FES具有關合短路63kA電流的能力,通過了開合容性感應電流50kV、50A,開合感性感應電流50kV、200A的型式試驗。
3) ES配電動機構,F(xiàn)ES配電動彈簧機構。
4)隔離開關外殼上有觀察窗,可以方便的觀察到os. ES. FES的觸頭位置。
5)機械壽命5000次。
(4) SF6充氣瓷套管如圖5- 73所示。瓷套采用大小傘結構,瓷套外絕緣具有耐受I、Ⅱ、Ⅲ級污穢等級的能力,耐污穢能力強,適于中國國情。經數百只瓷套運行考核,其外絕緣十分可靠,雨霧天氣無外閃發生。瓷套內屏蔽設計先進,使瓷套直徑較小、質量輕、抗震能力強度。
內充SF6氣體。裝有旋壓(一體化)超長屏蔽罩改善了電場分布。
瓷套管的釙絕緣配置滿足Ⅳ污穢區要求,爬電比距為31mm/kV,爬電距離17 050mm,并考慮了直徑修正系數。瓷套的傘裙為不等距的大小傘結構,并設置斷水裙。瓷套管直線距離5000mm。
