在大型會議室、學校、公園、影劇院等一S3K(1N5407)些地方都配備有一定功率的擴音器。在家庭中普遍應用的各種高保真音響、筆記本電腦、有源音響等，也都屬于擴音器設備。擴音器的使用已滲入我們的日常生活中，成為不可缺少的一部分。
    一、設計指標
    設計一臺輸出功率為5W的擴音器。技術指標為：
    (1)電源電壓：12V；
    (2)輸入信號源靈敏度：5mV;
    (3)最大不失真輸出功率：8W；
    (4)輸入阻抗：>50kQ,；
    (5)負載阻抗：8Q；
    (6)頻率響應：(300Hz～15kHz)±3dB;
    (7)失真度：THD≤3%;
    (8)音調控制范圍：中音(1 kHz)O dB；低音(100 Hz)±12 dB;高音(10kHz)±12dB。
    二、擴音器電路簡介

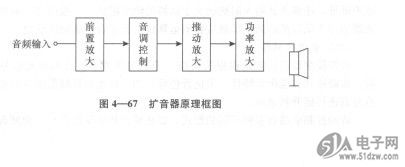

    擴音器是音響系統中必不可少的主要設備，擴音器的原理框圖如圖4-67所示。由圖可見，這是一個小型的模擬電路系統，集裝成箱就是一個小型的電子設備。

    通常擴音器的輸入信號非常微弱，一般都要設計一級前置放大級，完成輸入小信號的放大。為改善信噪比，提高擴音器性能，前置放大級輸入阻抗要高，輸出阻抗要低，頻帶寬度要寬，噪聲要小，再經推動放大級激勵放大，最后送人功率放大級進行功率放大，輸出至揚聲器發聲。為達到美化音色的目的，通常擴音器中設計音調控制級提升和衰減輸入信號高、低音以及調節音量的大小，以滿足不同的音質欣賞要求。
    功率放大器決定了整機的輸出功率、非線性失真系數等指標，要求輸出功率大、效率高、失真盡可能小。因而應先根據擴音器的技術指標要求，對整機電路進行適當安排，確定各級的增益分配，然后再對各級電路進行具體設計。
