技術資料或手冊中刊登的最大額定SK22(SR220)值規定的是保證晶體管不發生老化與毀壞、進行正常工作的使用條件的極限值。
    對于晶體管來說，超過最大額定值即使只是瞬間，也馬上就會損壞，所以使用時必須加以注意。一般來講，選擇具有電路設計值2～3倍左右冗余量的晶體管為好。接下來對最大額定值中的主要參數進行說明。
    (1)集電極一基極電壓VCBO

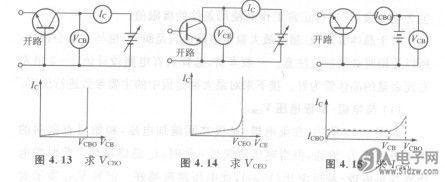

    如圖4.13所示，在集電極一基極之間施加電壓，初始只有微弱的集電極電流I。流通，但當電壓達到某一值時，工c急劇增加。此時的電壓稱作集電極一基極電壓(VCBO)，此電壓越高越好。記號VCBO表示對集電極一基極加載反向電壓，剩下的發射極開放的含義。
    (2)集電極一發射極電壓VCEO
    如圖4. 14所示，在集電極一基極之間施加電壓，則集電極電流Jc發生變化，IC急劇增加，此時的電壓稱為集電極一發射極電壓(VCEO)。VCBO代表集電極一基極之間的耐電壓，與此相對應VCEO代表集電極一發射極之間的耐電壓。同樣的，VCⅨ，表示發射極一基極之間的耐電壓。
    (3)集電極最大電流J。
    表示集電極可以流通的最大直流電流或交流電流的平均值。
    (4)集電極最大功耗Pc
    使用晶體管時，對集電極加載反向電壓，流通一定值的電流k。以集電極電壓乘以集電極電流表示的電功率因變?yōu)榧姌O結合部分的發熱而損耗，并使內部溫度上升。晶體管是不耐熱的元件，會受此發熱而損壞。集電極最大功耗(P。)指產生的熱量可以被消化而不足以破壞晶體管的集電極損耗的最大值。
    晶體管的電氣特性
    電氣特性表示了在一般電路中驅動晶體管工作所需的特性。HFE在所有電氣特性中最為重要，要發揮高效的功能必須參考HFE.
    如圖4.5所示，集電極截止電流(JCBO)是指當對集電極一基極加載反向電壓時，從反方向（由基極向集電極）流過的電流。
