振蕩電路的調整
發布時間:2012/7/31 18:17:14 訪問次數:785

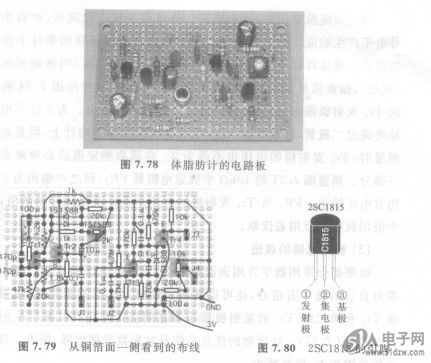

圖7.78是完成后的電SR250路板外觀,圖7.79是銅箔面的布線,圖7.80是晶體管引腳布置。表7.7是元器件的列表。
制作結束后,首先應該確認是否振蕩。我們可以用音響裝置上用到的RCA帶插頭屏蔽線與立體聲放大器的接線輸入連接,通過聲音來檢查有無振蕩輸出。把J.與屏蔽線的芯線連接、地線(OV)與屏蔽線的包皮連接。通常如果發生振蕩,輸出的聲音會非常大,所以應該事先調整好音量的大小。
檢查時預先把2kfl的半固定電阻器VR,向左旋轉到滿量程,然后接入電源,在這個狀態不振蕩。把VR,向右旋轉,在中間位置附近會聽到“吭——”的高音(具體位置與晶體管放大系數有關),進一步旋轉半固定電阻器,聲音將變得很大。
旋轉到某一位置,會發現音量不再增加,而頻率開始發生變化。這個位置是波形畸變的始點,所以我們應該再稍稍將VR.往回?cái)Q一點。圖7.81是正常振蕩時的波形。
圖7.78是完成后的電SR250路板外觀,圖7.79是銅箔面的布線,圖7.80是晶體管引腳布置。表7.7是元器件的列表。
制作結束后,首先應該確認是否振蕩。我們可以用音響裝置上用到的RCA帶插頭屏蔽線與立體聲放大器的接線輸入連接,通過聲音來檢查有無振蕩輸出。把J.與屏蔽線的芯線連接、地線(OV)與屏蔽線的包皮連接。通常如果發生振蕩,輸出的聲音會非常大,所以應該事先調整好音量的大小。
檢查時預先把2kfl的半固定電阻器VR,向左旋轉到滿量程,然后接入電源,在這個狀態不振蕩。把VR,向右旋轉,在中間位置附近會聽到“吭——”的高音(具體位置與晶體管放大系數有關),進一步旋轉半固定電阻器,聲音將變得很大。
旋轉到某一位置,會發現音量不再增加,而頻率開始發生變化。這個位置是波形畸變的始點,所以我們應該再稍稍將VR.往回?cái)Q一點。圖7.81是正常振蕩時的波形。
