【找電位器另一個定片引腳方法解說】
    確定動片和接地定片引腳后，剩下的一SPF5043Z個引腳為另一個為定片引腳。這一定片在電路中往往接信號傳輸線熱端，信號從此引腳加到電位器中，將此引腳稱為熱端引腳。


    【找電位器外殼引腳片方法解說】
    在一些電位器中，除上述三根正常作用的引腳片外，還多出一根外殼接地引腳，此腳與電位器的金屬外殼相連，可以用萬用表的歐姆擋進行識別，測量各引腳與金屬外殼之間的電阻大小，為零的引腳為外殼接地引腳，如圖2-20所示是找外殼接地引腳時接線示意圖。


    在許多情況下，能從電位器外殼上直接看出外殼接地引腳，因?yàn)樵撘_與金屬外殼直接相連。
    【找電位器開關引腳片方法解說】

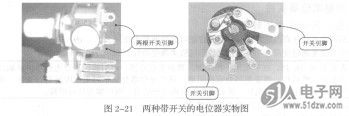

    在附有開關的電位器中，除電位器本身所需要的蘭根引腳片外，還多出兩根開關的觸點接線引腳。如圖2-21所示是兩種帶開關的電位器實物圖。一般這兩個引腳片設在電位器的背面（與轉柄相對），在小型電位器中則設在五根引腳的兩邊最外側。

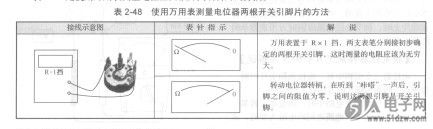

    圖2-21兩種帶開關的電位器實物圖表2-48是使用萬用表測量電位器兩根開關引腳片的方法。
