程控單結晶體管的外形與小功率ACT365SH-T晶體管相同，三端半導體器件。其內部結構如圖1- 27所示，向外引出三個端子，分別為陽極(A)、陰極( K)、控制極(G)。
    PUT晶體管的封裝形式也有金屬殼和塑料殼兩種，目前國產的型號有BT40、XG901D等，國外產品型號有2N6027、2N6028等。


    PUT管既可作為小功率單向晶閘管使用，也可作為單結晶體管使用。它像單向晶閘管一樣起開關作用，并且其電流嚴格受控于控它屬于PNPN四層、制極(G)，它的G極不能像單向晶閘管那樣從P2引出，而是自Nl引出。
    閘管有哪些參數？

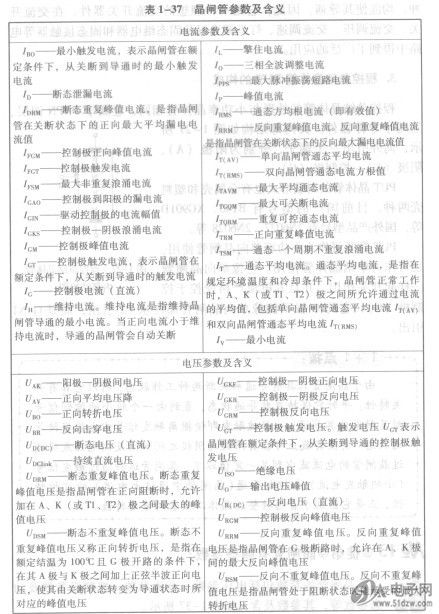

    晶閘管的參數包括電壓參數、電流參數、控制極參數及動態參數等，其參數及含義如表1-37所示。
