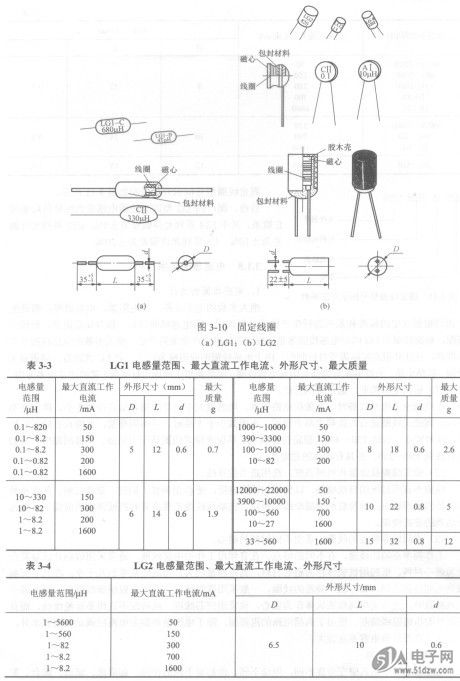

固定線圈常稱為固定電感器。固定線圈可ALE1P12-12V以是單層線圈、多層線圈、蜂房式線圈以及具有磁心的線圈等。這類線圈的結構是根據電感量和最大直流工作電流的大小、選用相應直徑的導線繞制在磁心上，最后成品用塑料殼或環氧樹脂封裝而成。固定線圈如圖3-10所示。


    這種固定線圈具有體積小、重量輕、結構牢固和使用安裝方便等優點，可用在濾波、振蕩、延遲等電路中。目前生產的固定電感線圈有兩種型式，其中一種固定線圈的引線是軸向的，常用LG1表示，見圖3-10 (a);另一種固定線圈的引線是同向，常用LG2表示，見圖3-10 (b)。這兩種固定線圈的電感量范圍、最大直流工作電流、外形尺寸和最大質量分別見表3-3和3-4。其中：D是固定電感器的體直徑；三是固定電感器的體長（不含引線）；d是固定電感器的引線直徑。絕大多數的電子元件，如電阻器、電容器等，都是生產部門根據規定的標準和系列進行生產的成品供選用。而電感線圈只有一部分如阻流圈、低頻阻流圈，振蕩線圈和LG固定電感線圈等是按規定的標準生產出來的產品，絕大多數的電感線圈是非標準件，往往要根據實際需要自行制作。由于電感線圈的應用極為廣泛，如LC濾波器、調諧放大電路、振蕩電路、去耦電路等等都會用到電感線圈。因此要想正確地用好線圈，需要注意很多方面。
