一個測試系統進行數據的存儲和調用有時需要建立自己?jiǎn)为?dú)的數據庫， PCD80728HL/B00/4而有時則要求鏈接到企業信息系統的數據庫，實現測試數據與其他技術信息的融合。下面以一個輸油泵狀態監測系統與數據庫的鏈接為例對后一種方式加以說明。該企業的各種計量數據、工藝參數等都進入實時數據庫，由三維力控的組態軟件進行管理，并在企業內部網絡上進行發布，而泵狀態數據作為生產流程的一部分重要參數，也要求進入數據庫。

   輸油泵狀態監測系統采用了DataSocket技術把數據傳遞到數據庫服務器，通過DDE與三維力控實時數據庫進行鏈接。這樣避免了對數據庫內部訪問，使得編程非常簡單，并且能夠保證系統安全。

   實時數據庫是力控軟件系統的數據處理核心，它負責實時數據處理、歷史數據存儲、數據統計、報警、響應數據服務請求等，并通過Web服務器程序發布監控現場的生產過程。

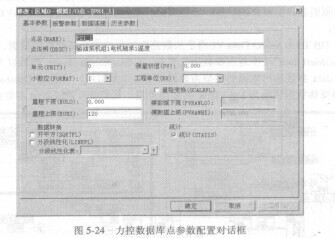

   在力控?cái)?shù)據庫中，用戶操縱的對象是點( TAG)，系統也以點為單位存放各種信息。點是一組參數的集合。圖5-24是點參數配置的對話框，我們看到對于一個點可以設置它的量程、報警參數、連接的數據項等。

   圖5-24力控?cái)?shù)據庫點爹數配置對話框    。．

   LabVIEW作為DDE服務器，力控系統作為DDE客戶，它們之間建立鏈接以后，力控系統中PSl_1～PS10_9的90個點從輸油泵狀態監測系統的DDE服務器接收數據。下面簡單介紹數據庫鏈接的方法。
