繪制一致性分析圖表

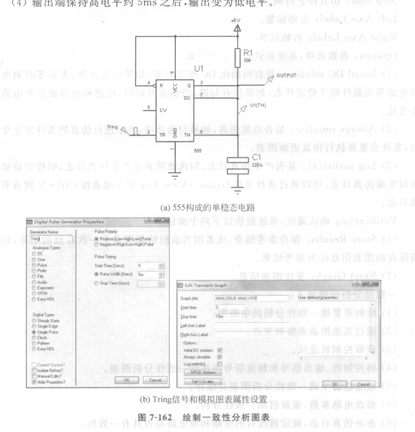

   繪制如圖7-162所示的由555構成的單穩態觸發器電路原理圖（配套電子資源實例為chap7中的Conformance. pdsprj）。注意，電容不同，MMBT3906有可能導致波形不一樣，這里選擇Capacitor電容。

   用模擬瞬態圖表仿真Tring信號和OUTPUT信號，Tring信號和模擬圖表屬性參數設置如圖7-162(b)所示。仿真圖表如圖7-162(c)所示。從圖7-162(c)中可以看出：

   (1)在零時開始，輸出為低電平。

   (2)在觸發信號變?yōu)楦唠娖胶螅敵鲆仓饾u變?yōu)楦唠娖健?/span>

   (3)在觸發信號回到低電平后，輸出也逐漸變?yōu)榈碗娖健?/span>

   (4)輸出端保持高電平約5ms之后，輸出變?yōu)榈碗娖健?/span>

   (a) 555構成的單穩態電路
