1.陽極伏安特性

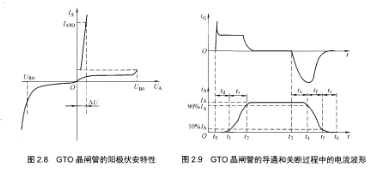

   GTO晶閘管的陽極伏安特性與普通晶閘管相似,如圖2,8所示。

   外加電壓超過正向轉折電壓吮0時,GTo晶閘管正向?qū)��?正向?qū)�通次�?shù)多了,就會引起GTo晶閘管的性能變差;但若外加電壓超過反向擊穿電壓已‰,貝刂發生雪崩擊穿,造成元件的永久性損壞。

   對GTo晶閘管門極加正向觸發電流時,GTo晶閘管的正向轉折電壓隨門極正向觸發電流的增大而降低。M12L16161A-5T

   2.GTO晶閘管的動態特性

   圖2.9給出了GTo晶閘管導通和關斷過程中門極電流元和陽極電流認的波形。與普通晶閘管類似,導通過程中,需要經過延遲時間兔(fA<1⒆“A)和上升時間CA=(10%~90%)風)。關斷過程則有所不同,首先,需要經歷抽取飽和導通時存儲的大量載流子的時間――存儲時間rs,從而使等效晶體管退出飽和狀態;然后則是等效晶體管從飽和區退至放大區,陽極電流逐漸減小的時間――下降時間犴;最后還有殘存載流子復合所需要的時間――尾部時間h。
