TC4421/TC4422 9A高速M(fèi)OSFET驅動器電路的基本特性：

    TC4421/TC4422是強電流緩沖器/驅動器，能夠驅動大功率MOSFET和IGBT。TC4421/TC4422的輸入端可以由TTL或CMOS(3~18V)直接驅動，此外輸入端有300mV的遲滯電壓，可以防止噪聲干擾，并允許使用緩慢升高或降低的波形來驅動器件。

1) 高峰值輸出電流為9A；
2) 寬輸入供電電壓工作范圍：4.5—18V；
3) 高連續輸出電流為2A（最大值）；
4) 快速升高和降低：負載4700pF時為30ns,負載47000pF時為180ns；
5) 傳輸延遲時間短30ns（典型值）；
6) 供電電流�。哼壿嫛發”輸入200μA（典型值），邏輯“0”輸入55μA（典型值）；
7) 低輸出阻抗1.4Ω（典型值）；
8) 閉鎖保護：可承受1.5A的反向輸出電流；
9) 輸入端可承受最高為5V的負輸入電壓；

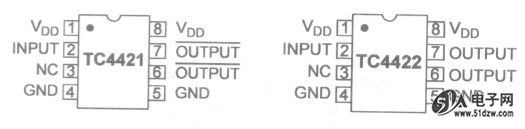

10)與TC4420/TC4429 6A MOSFET驅動器的引腳兼容。
