我們?nèi)粘Ｉ钪惺褂玫臄?shù)字式1N4735(1W/6.2V)鐘表和計算器等都是巧妙地利用了電子信號(ON、OFF)制成的。它的基本元件就是邏輯電路。
    邏輯 -詞具有“條理清晰的見解”的含義，它是建筑在給一系列組合電路輸入電子信號(ON、OFF)，然后讀取其輸出這一過程上的。本節學習使用開關制作各種基本電路，以此來認識什么是邏輯電路。
    公共汽車下車呼叫燈的工作原理

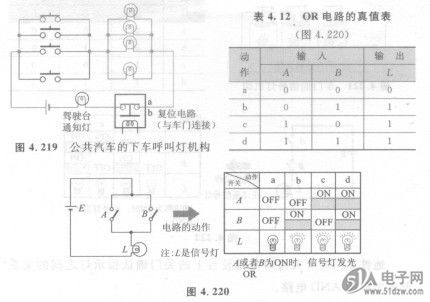

    無人售票公共汽車的座位旁邊或是車廂頂部都有幾組通知司機用的下車呼叫燈與按鈕。乘客只要按下其中的任何一個開關，所有的信號燈就一齊點亮，通知司機有乘客要下車。汽車到站、打開車門后，復位電路發揮作用，使電路恢復原狀（關掉所有的信號燈）。其基本電如囹4.219所示。圖4.220表示的是以并聯方式連接的2個開關與信號燈的關系。
    將開關的合、開(ON或OFF)與信號燈的亮、滅之間用“1”、“O”對應，表4.12總結了輸入輸出的所有狀態，稱作真值表。


    完成這種動作的電路（并聯接點電路）稱作邏輯或（運算）電路或稱作OR電路。公共汽車的下車呼叫設備就是通過按下并聯的按鈕開關而工作的，所以它是一個OR電路應用實例。
