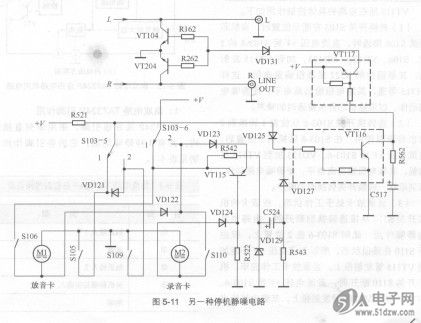

圖5-11所示是另一種停機ECJ1VC1H121G靜噪電路。S106是放音卡機芯開關，S105是放音卡放音開關，S109是錄放卡放音開關，Sll0是錄放卡機芯開關，S103是兩卡轉換開關（圖示在1（放音卡）位置）。注意，這一電路中的放音開關S105和S109在機器進入放音狀態時放音開關接通，沒有進入放音狀態時放音開關斷開。


    當兩卡轉換開關S103在圖示放音卡位置時，直流電壓+V經R521、VD125加到VT116基極，使該管導通，這樣構成了VT117的基極電流回路，VT117導通，其發射極上的直流電壓+V由集電極加到穩壓二極管VD131上，使VD131導通，這樣直流電壓通過R162．R262加到VT104和VT204基極上，兩管導通，電路處于靜噪狀態，這是放音卡的停機靜噪。
    當按下放音卡的放音鍵之后，機芯開關S106接通，電動機轉動，磁頭滑板向前移動，使放音開關S105接通。由于S105接通后，直流電壓+V不能通過R521加到VT116基極，這樣VT116截止，使VT117也截止，這時VT104和VT204基極上也沒有直流電壓，兩管截止，此時電路沒有靜噪作用，左、右聲道信號能夠通過線路輸出插口加到主功率放大器電路中。
    當轉換開關置于錄放卡(2)位置時，停機靜噪電路的工作原理同上面類似，在此省略分析。
