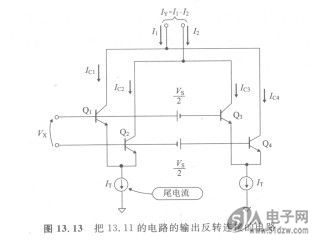

圖13.13示出的是把圖13. 11中所示的G6E-134PL-ST-US-5V各晶體管的集電極的連接方式換成把Q，和Q。以及Q。和Q。的集電極之間連接起來的電路。Q，的集電極電流扣除Q。的集電極電流部分。同樣的，Q：的集電極電流扣除Q。的集電極電流部分。
    圖13.13把13. 11的電路的輸出反轉連接的電路


    這個電路的輸入輸出特性示于圖13.14。當輸入信號Vx增加時，在Vx=2VT處輸出電流IY變?yōu)樽畲�。進而當Vx繼續增加時，IY返回到0。
    這樣反轉輸出連接，就得到峰狀的輸入輸出關系。
