在印制電路板裝配過程中，除了對JS24MN-KT焊接質量的檢測外，還要對所裝配的元器件的性能進行檢測，這也是非常重要的檢測內容。
    在線檢測儀簡稱為ICT，它是對元器件的性能進行檢測的儀器。它可縱檢測出影響性能的相關缺陷，并根據所出現的問題及時對生產工藝進行調整。
    對模擬電路板，在線檢測所采用的是制造缺陷分析儀簡稱MDA，它只能進行模擬測試，主要對模擬電路的組件板進行測試。此類設備通常采用電壓表、電流表和歐姆表等儀器來完成測量，并通過軟件和程序來控制整個測量過程。它可以測量出元器件是否漏貼、極性是否正確以及電容器、二極管、三極管等的裝配錯誤。

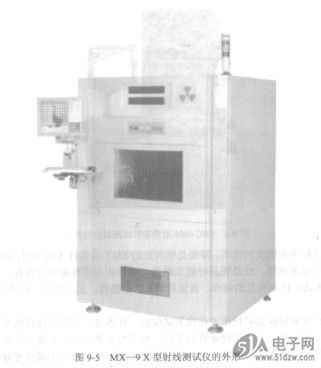

    圖9-5 MX-9X型射線測試儀的外形


    但由于電子產品數字化的發展，傳統的MDA檢測技術已經不能跟上生產的需要。取而代之的檢測技術就是依靠功能更強大的ICT在線檢測儀器來實現。
    ICT在線檢測儀器增加了對數字元器件的在線測試功能。ICT使用專門的針床與已焊接好的印制電路板上的元器件焊點接觸，并用數百毫伏電壓和10 mA以內電流進行分立隔離測試，從而精確地測出所裝電阻器、電感器、電容器、二極管、可控硅、場效應晶體管、集成塊等通用和特殊元器件的漏裝、錯裝、參數值偏差、焊點連焊、線路板開路和短路等故障，并將引起故障的元器件顯示出來。
    目前，在線測試儀可分為數字功能測試儀和靜態測試儀兩種。其中，靜態測試儀的測試方法有針床式測試、飛針式測試、視覺式檢測和X射線檢測等幾種。
    針床式在線測試儀的優點是測試速度快，適合于單一品種民用型家電線路板及大規模生產的測試，而且主機價格較便宜。圖9-6所示為SRC6001型靜態針床測試儀的外形。
    SRC6001型靜態針床測試儀是一款新一代超高速測試儀，它采用四針八線測試技術，使微電阻器測試穩定。由于配備了電壓感應技術，可靈敏測試集成塊開路扶態、小電容器的容量接插件等故障。它還具有電容器極性測試技術，可測試電容器極性。
