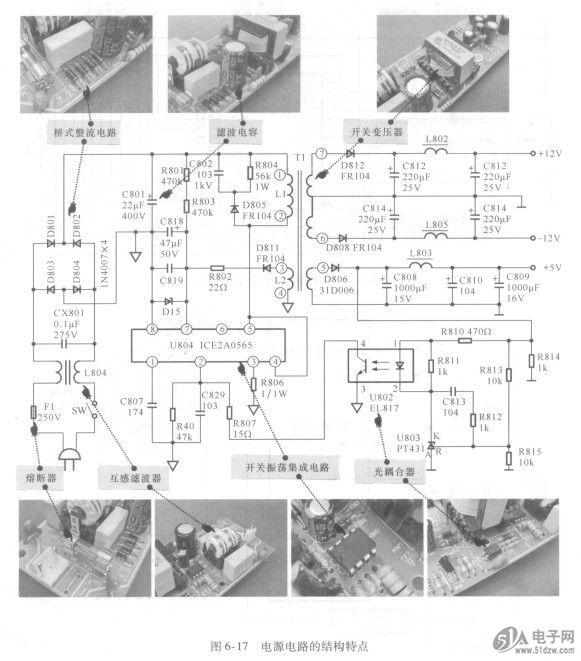

電源電路主要是為影碟機中的其他電路或元器件提供工作電壓，ERZ-V10D391維持影碟機的正常工作。通常影碟機中的電源電路為開關電源供電方式，電路中包含有多個帶有明顯特征的元器件，如熔斷器、亙感濾波器、橋式整流堆（或電路）、濾波電容、開關變壓器、開關振蕩集成電路、光耦合器等，如圖6-17所示。此外電路中可找到交流220V輸入端和直流電壓輸出端。


    操作顯示電路的結構特點
    操作顯示電路主要用來顯示影碟機的工作狀態(tài)和輸人人工控制指令，在該電路中可找到多個操作按鍵、指示燈或顯示屏。
    接口電路的結構特點
    接口電路是影碟機與外部設備進行連接和信號傳輸的主要通道，因此該電路的一端往往是各種音、視頻信號的輸入端，另一端為各種輸出接口的電路符號或標識，常見的接口電路包括音／視頻接口電路（AV接口電路）、話筒接口電路、S端子和分量視頻接口等。
