MP3/MP4播放器功能電路較多，FCN-360C024-B對該產品電路進行識讀時可先對主要元器件的功能或芯片的引腳進行識讀，然后再根據信號流程走向?qū)φ麄�電路進行識圖分析。這里我們以兩個典型功能電路為例進行介紹。
    (1) MP3播放器話筒信號放大電路的識圖技巧

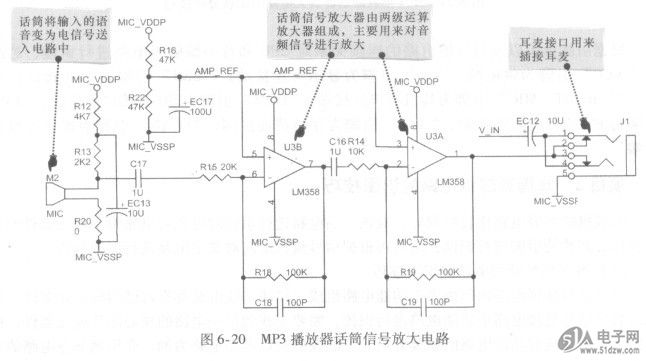

    在對MP3播放器話筒信號放大電路進行識讀時，首先要找到話筒放大電路中的主要元器件和功能部件，如圖6-20所示。
    圖6-20  MP3播放器話筒信號放大電路

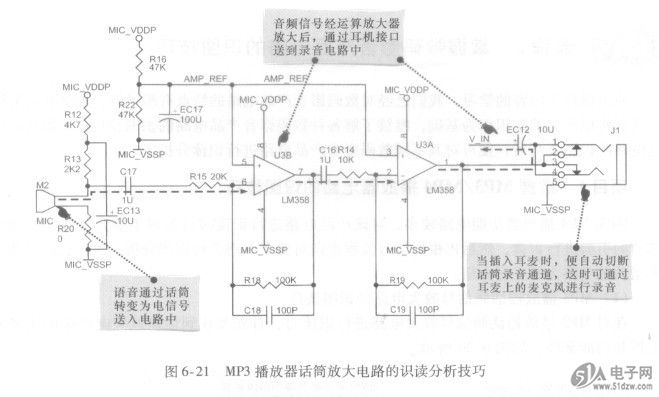

    然后，再從這些主要元器件和功能部件人手，按照信號流程和元器件的工作過程完成對電路的識讀分析，如圖6—21所示。
    話筒輸出的音頻信號經信號放大器放大后，再經耳機接口送往錄音電路中。當插入耳機接口時，電路便會自動切斷話筒送人音頻信號的通道，只有拔T耳機接口后才能通過話筒錄制語音信號。
    (2) MP3播放器CPU和音頻編解碼電路的識圖技巧
    在對MP3播放器CPU和音頻編解碼電路進行識讀時，首先要找到該電路中的主要芯片和晶體，然后從芯片引腳功能人手，了解與外圍電路的關系，完成對電路的識讀分析，如圖6-22所示。


     根據引腳標識以及與外圍電路的連接關系對CPU和音頻編解碼電路進行識讀，芯的“VCC”引腳為供電端，“10”引腳為顯示屏連接端，“USB”引腳為USB接口連接端，“L/ROUT、MIC”引腳為耳機接口連接端，“DOM”引腳為SD卡接口連接端，“FM”引腳為FM收音電路連接端，“A/D”引腳為存儲器連接端，“SCAN”引腳為操作按鍵連接端。
