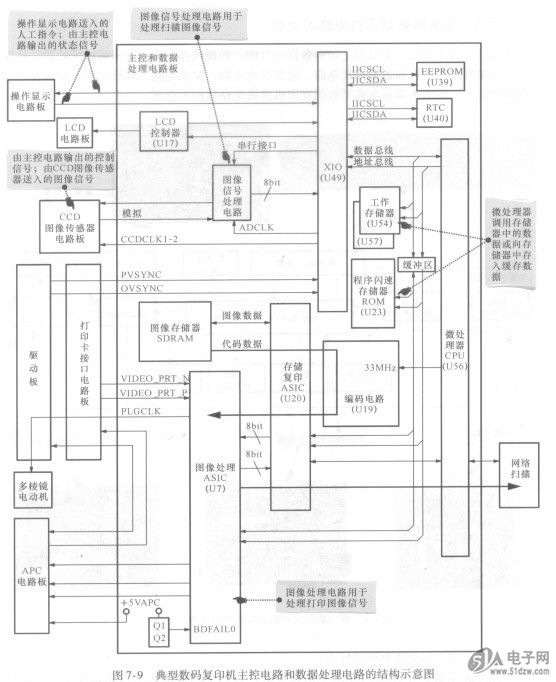

在數碼復印機中，ISP1582BS主充電組件和轉印輥工作所需要的高壓都是由高壓產生電路供給的，而高壓產生電路在主控電路的控制下產生高壓，高壓產生電路是一個可控的振蕩和升壓電路，其振蕩的幅度受微處理器的控制。該電路的主要特點是具有一些明顯特征的元器件，如功率晶體管、升壓變壓器和整流器件等，圖7-11所示為典型數碼復印機中高壓產生電路的結構示意圖。
    圖7-11  典型數碼復印機中高壓產生電路的結構示意圖


    操作顯示電路

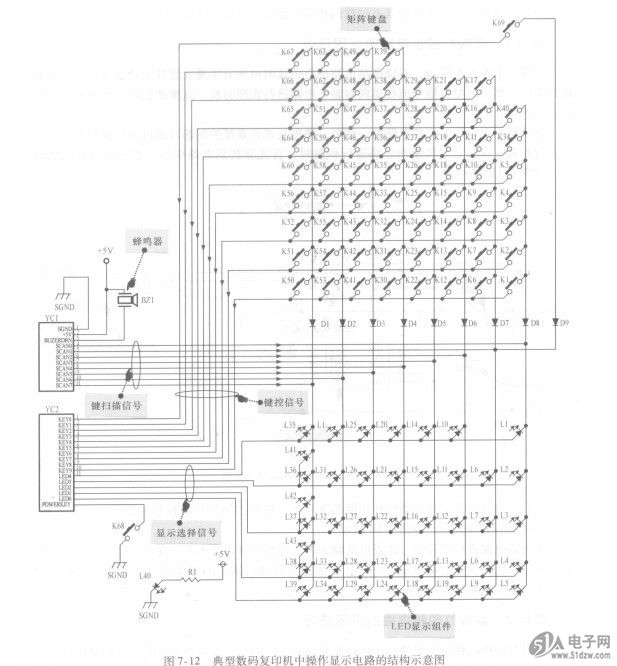

    在數碼復印機中，操作顯示電路用于輸入人工指令信號，并將人工指令信號送人主控電路中，由主控電路控制數碼復印機的工作狀態。該電路的特點比較明顯，主要包含矩陣鍵盤、LED顯示組件及相應的接口部分。圖7-12所示為典型數碼復印機中操作顯示電路的結構示意圖。
