電子油門控制系統如圖5 -7所示，G65SC23PE-2主要由油門踏板、踏板電位器角位移傳感器、ECU（電控單元）、數據總線、伺服電動機和節氣門執行機構組成。位移傳感器安裝在油門踏板內部，隨時監測油門踏板的位置。當監測到油門踏板高度位置有變化時，會瞬間將此信息送ECU．ECU對該信息和其他系統傳來的數據信息進行運算處理，計算出一個控制信號，通過線路送到伺服電動機繼電器，伺服電動機驅動節氣門執行機構，角位移傳感器檢測節氣門開合角度，數據總線則是負責系統ECU與其他ECU之間的通信。由于電子油門系統是通過ECU來調整節氣門的，因此，電子油門系統可以設置各種功能來改善駕駛的安全性、舒適性、油耗及尾氣排放質量。

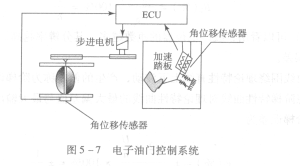

    圖5 -7電子油門控制系統
