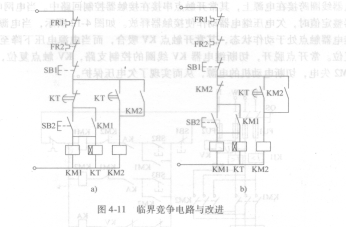

圖4-lla所示電路的本意是，按下SB2后，接觸器KM1和時間繼電器KT線圈得電，電D485505G-35動機Ml運轉（接觸器KM1控制），經過時間繼電器KT延時，電動機Ml停轉，電動機M2運轉（接觸器KM2控制）。該電路在實際工作中會產生有時能正常轉換，有時不能正常轉換，原因在于圖4-lla所示電路設計不可靠，存在“臨界競爭”現象。即時間繼電器KT延時到后，其延時常閉觸點總是先斷開而延時常開觸點后閉合，當延時常閉觸點先斷開后，時間繼電器KT線圈隨即斷電，由于線圈磁場不能突變?yōu)榱愫豌曡F復位需要間，故有時延時常開觸點來得及閉合，但有時因受到某些干擾而失控，接觸器KM2線圈不能得電，電動機M2不能運轉。若將時間繼電器KT延時常閉觸點換為接觸器KM2帶閉觸點，則電路就絕對 可靠了，改進后的電路如圖4-llb所示。請讀者自行分析其工作原理。
