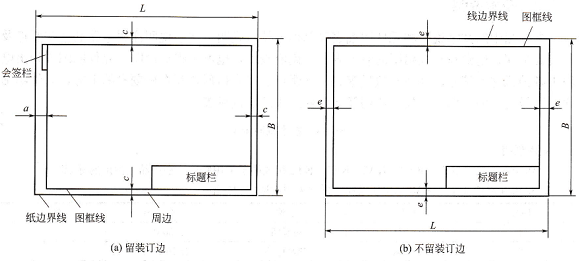

圖紙幅面簡稱圖幅,指由邊框線所圍成的圖面。電氣圖的常用幅面規格有五種。

圖線繪制電氣圖所用的各種線條統稱圖線.線型包含了一定信息。要表達清楚電氣圖的內容,其圖線的使用必須符合規范。電氣圖圖線的線型和應用范圍。

指引線用來指示注釋的對象,它為細實線,并在其末端加注標記。指引線末端有三種形式。

當確定電路圖上的內容需補充、更改時,要在修改文件中表明修改內容,在圖上修改內容的位置也要采用適當?shù)姆椒ū硎尽?/span>

圖幅分區法(也稱坐標法),圖上位置的表示方法有三種,即圖幅分區法、電路編號法、表格法。

它一般包括繼電器、儀表、指示燈、控制開關等。通常,主電路中的電流較大,線徑較粗,而輔助電路中的電流較小,線徑也較細。

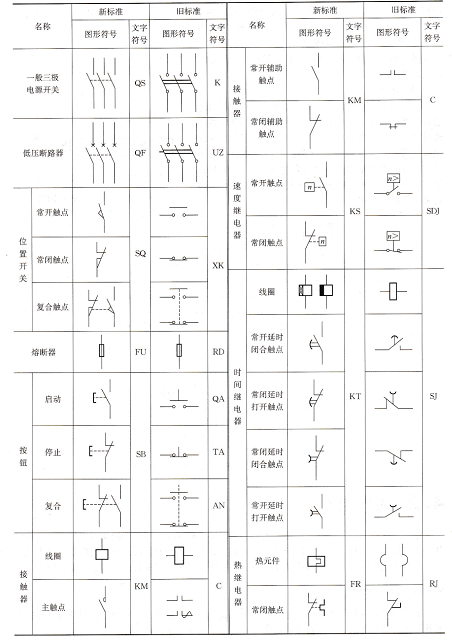

電路圖是反映電路構成的。由于電氣元件的外形和結構比較復雜,所以在電路圖中采用國家統一規定的圖形符號和文字符號來表示電氣元件的不同種類、規格以及安裝方式。

輔助文字符號用來表示電氣設各、裝置和元器件以及電路的功能、狀態和特征。

如“L”表示限制,“RD”表示紅色等。輔助文字符號也可以放在表示種類的單字母符號之后組成雙字母符號,如“YB”表示制動電磁鐵.“SP”表示壓力傳感器等。輔助字母還可以單獨使用,如“ON”表示接通.“M”表示中間線.¨PE”表示保護接地等。

接線端子標記,三相交流電路引人線采用L1、L2、I'3、N、PE標記,直流系統的電源正、負線分別用L+、L一標記。

分級三相交流電源主電路采用三相文字代號U、V、W前面加上阿拉伯數字1、2、3等來標記。如1U、1V、1W、2U、2V、2W等。
