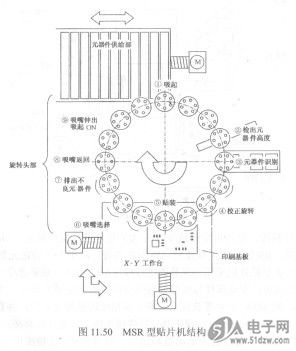

MSR型貼片機的結構N4803FC350如圖11.50所示，它由料架、X-y工作臺、具有16個貼片頭的旋轉頭組成。每個貼片頭各有6種吸嘴，可分別吸取不同尺寸的元器件，貼片速度為4.5萬／小時（其余技術參數見表11.5）。它是由MK型、MQ型貼片機發展而來的。工作時，16個貼片頭僅做圓周運動，貼片機工作時貼片頭在位號①處吸元器件，所吸取的元器件由僅做y，方向來回運動的料架提供，當貼片頭吸取元器件后，在位號②處檢測被吸起元器件高度At，接著在位號③處，根據位號②處檢測出元器件的高度進行自動調焦，并通過CCD識別檢測元器件的狀態AX.△y和△秒，在運動過程中位號④處校正轉動修正△伊，當貼片頭運行到位號⑤處時，X-Y工作臺控制系統根據檢測出的AX.△y，和At進行位置校正，并在瞬時間內完成貼片過程，然后貼片頭繼續運行，完成不良元器件的排除（在位號③處判別不合格的元器件，將不貼裝）和更換吸嘴，并為吸取第二種元器件儆準備，此時料架將第二種元器件的送料器送到位號①處。通常一個貼片周期僅為0.08s，在這時間內，X-Y工作完成定位，料架完成送
料的準備過程。
