【顯像管調制特性解說】

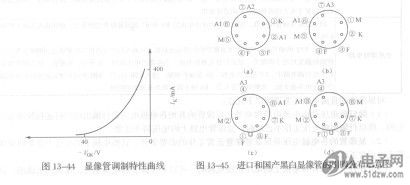

    顯像管的調制特性可以用如圖13-44的特性曲線來說明，縱坐標是LM3404HVMA陰極電子束電流強度，橫坐標是控制極與陰極之間昀負電壓。
    顯像管正常工作時，要求控制極上的電壓低于陰極上的電壓，或者說是陰極上的電壓要高于控制極上的電壓。從曲線中可以看出，當陰極上的電壓愈高于控制極上的電壓時，電子束的電流愈��；反之則大。
    當陰極電壓比控制極電壓高到一定程度時，電子束的電流為零，這時陰極不能發射電子，無光柵。
    在修理中會遇到這樣隋況，造成的無光柵故障，即顯像管陰極電壓太高引起的無光柵故障。
    顯像管工作過程中，如果陰極電壓低于控制極電壓，此時電子束電流很大而會有燒壞陰極的危險，這是不允許的。
   【顯像管引腳分布規律解說】
   了解顯像管引腳分布規律，有利于分析顯像管電路工作原理。如圖13-45所示是進口和國產黑白顯像管的引腳分布示意圖。

    從圖1-3-45(a)和圖1-3-45( b)中可以看出①腳與⑦腳之間的間距較大，這是供識別用的缺口，以此可以確定引腳識別順序，順時針方向依次為①、②、…。對于圖13-45 (c)和圖13-45(d)，有一個凸出鍵，以此為依據順時針方向為各引腳。
