【駐極體電容話筒實BSC032N03SG用電路解說】
    圖14-33是駐極體電容話筒實用電路。電路中的Cl是話筒信號耦合電容，通過Cl的隔直通交作用，將話筒信號輸出。
    兩根引腳話筒電路中有一只電阻Rl，它是話筒內部場效應管的漏極負載電阻（相當子蘭極管集電極負載電阻）。在一定范圍內，Rl的阻值大，話筒輸出信號幅度大。

    動圈式傳聲器有一個音圈，音圈固定在振膜上，在音圈的附近設有一個磁性很強的永久性磁鐵，這一結構相當于揚聲器的結構，振膜相當于紙盆。傳聲器在工作時，聲波作用于振膜，使振膜產生機械振動，這一振動帶動音圈在磁場中振動，由磁勵電，音圈輸出音頻電信號，將聲音轉換成電信號。動圈式傳聲器的主要特點如下：
    (1)結構牢固，性能穩(wěn)定，經久耐用，價格較低。
    (2)頻率特性良好，在50～15 000Hz頻率范圍內幅頻特性曲線平坦。
    (3)無須直流工作電壓，使用簡便，噪聲小。

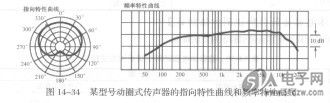

    圖14-34是某型號動圈式傳聲器的指向特性曲線和頻率特性曲線。
