組合電路中的競爭與冒險
發布時間:2013/10/18 21:18:16 訪問次數:1169
信號通過連線和集成邏輯門都有一定的延時,B45198-S6156-K19多個輸入信號發生變化時,也可能有先后、快慢的差別。輸入變量可能經不同的路徑傳輸,到達電路某一匯合點的時間就有先后,這種現象叫競爭。在輸入信號變化的瞬間,由于競爭使得電路輸出會出現一些不正確的尖峰信號,產生瞬時錯誤,我們稱為冒險。
在組合電路中,如果電路的輸入變化不影響輸出的穩定狀態,但在轉換瞬間電路有冒險,就稱為箭態冒險;如果電路的輸入變化使得輸出在最終穩定之前,輸出發生了3次變化,即中間經歷了0-1或1-0變化(輸出序列為1-O -1-0或0-1-0 -1,)就稱為動態冒險。

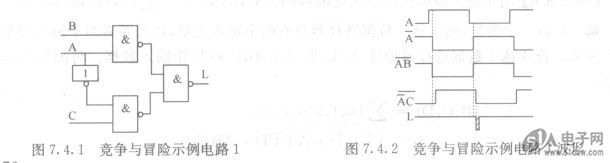

例如,圖7. 4.1所示電路,輸出函數為L= AB+AC。當B=C=l時,即不管A如何變化,I.恒為高。實際上由于門電路有延遲,當A由高變低時,輸出波形會出現一個負脈沖,如圖7.4.2所示。
這個負脈沖是由競爭造成的錯誤輸出,由于脈沖寬度很窄,常被稱為毛刺。這種向下(負向)的毛刺又可稱為0型冒險;反之,若出現向上(正向)的毛刺稱為1型冒險。圖中假定各門的延時均為tpd,且忽略了信號的前后沿時間。

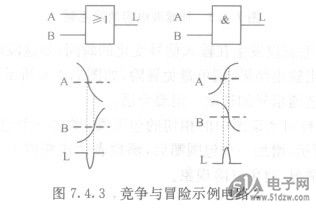

圖7.4.3所示的是另外一種情形。加到同一門電路的兩路輸入信號同時向相反方向變化時,由于邊沿的過渡時間不同而造成競爭,使輸出端出現毛刺(圖中未考慮門延時)。這種由于多個輸入變量同時變化引起的冒險被稱為功能冒險。
信號通過連線和集成邏輯門都有一定的延時,B45198-S6156-K19多個輸入信號發生變化時,也可能有先后、快慢的差別。輸入變量可能經不同的路徑傳輸,到達電路某一匯合點的時間就有先后,這種現象叫競爭。在輸入信號變化的瞬間,由于競爭使得電路輸出會出現一些不正確的尖峰信號,產生瞬時錯誤,我們稱為冒險。
在組合電路中,如果電路的輸入變化不影響輸出的穩定狀態,但在轉換瞬間電路有冒險,就稱為箭態冒險;如果電路的輸入變化使得輸出在最終穩定之前,輸出發生了3次變化,即中間經歷了0-1或1-0變化(輸出序列為1-O -1-0或0-1-0 -1,)就稱為動態冒險。
例如,圖7. 4.1所示電路,輸出函數為L= AB+AC。當B=C=l時,即不管A如何變化,I.恒為高。實際上由于門電路有延遲,當A由高變低時,輸出波形會出現一個負脈沖,如圖7.4.2所示。
這個負脈沖是由競爭造成的錯誤輸出,由于脈沖寬度很窄,常被稱為毛刺。這種向下(負向)的毛刺又可稱為0型冒險;反之,若出現向上(正向)的毛刺稱為1型冒險。圖中假定各門的延時均為tpd,且忽略了信號的前后沿時間。
圖7.4.3所示的是另外一種情形。加到同一門電路的兩路輸入信號同時向相反方向變化時,由于邊沿的過渡時間不同而造成競爭,使輸出端出現毛刺(圖中未考慮門延時)。這種由于多個輸入變量同時變化引起的冒險被稱為功能冒險。
