浮地屏蔽
發布時間:2014/8/2 18:23:03 訪問次數:2949

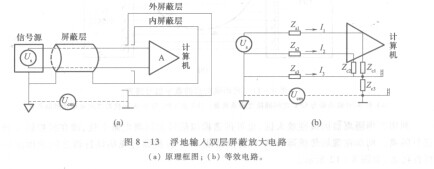

浮地屏蔽是利用屏蔽層使輸入信號的“模擬地”浮空,使共模輸入阻抗大為提高, M24256-AWMN6共模電匪在輸入回路中引起的共模電流大為減少,從而抑制了共模干擾的來源,使共模干擾降至很低,圖8 -13給出了一種浮地輸入雙層屏蔽放大電路。
長線傳輸干擾的抑制
由生產現場到計算機的連線往往長達幾十米,甚至數百米,即使在中央控制室內,各種連線也有幾米到十幾米。對于采用高速集成電路的計算機來說,長線的“長”是一個相對的概念,是否“長線”取決于集成電路的運算速度。例如,對于納秒級的數字電路來說,Im左右的連線就應當作長線來看待;而對于lOUs級的電路,幾米長的連線才需要當作長線處理。
信號在長線中傳輸除了會受到外界干擾和引起信號延遲外,還可能會產生波反射現象。當信號在長線中傳輸時,由于傳輸線的分布電容和分布電感的影響,信號會在傳輸線內部產生正向前進的電壓波和電流波,稱為入射波。如果傳輸線的終端阻抗與傳輸線的阻抗不匹配,入射波到達終端時會引起反射;同樣,反射波到達傳輸線始端時,如果始端阻抗不匹配,又會引起新的反射。如此多次反肘,使信號波形嚴重地畸變。
顯然,采用終端阻抗匹配或始端阻抗匹配的方法,可以消除長線傳輸中的波反射或者把它抑制到最低限度。
浮地屏蔽是利用屏蔽層使輸入信號的“模擬地”浮空,使共模輸入阻抗大為提高, M24256-AWMN6共模電匪在輸入回路中引起的共模電流大為減少,從而抑制了共模干擾的來源,使共模干擾降至很低,圖8 -13給出了一種浮地輸入雙層屏蔽放大電路。
長線傳輸干擾的抑制
由生產現場到計算機的連線往往長達幾十米,甚至數百米,即使在中央控制室內,各種連線也有幾米到十幾米。對于采用高速集成電路的計算機來說,長線的“長”是一個相對的概念,是否“長線”取決于集成電路的運算速度。例如,對于納秒級的數字電路來說,Im左右的連線就應當作長線來看待;而對于lOUs級的電路,幾米長的連線才需要當作長線處理。
信號在長線中傳輸除了會受到外界干擾和引起信號延遲外,還可能會產生波反射現象。當信號在長線中傳輸時,由于傳輸線的分布電容和分布電感的影響,信號會在傳輸線內部產生正向前進的電壓波和電流波,稱為入射波。如果傳輸線的終端阻抗與傳輸線的阻抗不匹配,入射波到達終端時會引起反射;同樣,反射波到達傳輸線始端時,如果始端阻抗不匹配,又會引起新的反射。如此多次反肘,使信號波形嚴重地畸變。
顯然,采用終端阻抗匹配或始端阻抗匹配的方法,可以消除長線傳輸中的波反射或者把它抑制到最低限度。
