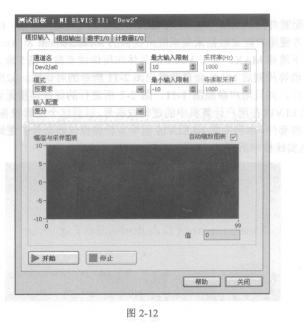

圖2-12是NI ELVIS酌測試面板對話框，針對NI ELVIS的上集成的硬件模塊，FF300R06ME3在圖2-12中分別為用戶提供了“模擬輸入”、“模擬輸出”、“數字I/O”、“計數器I/O”等4個標簽，用戶可以根據自身需要分別對這些硬件模塊進行使用前的自動檢測，以確認NI ELVIS的硬件是否完好。

   圖2-12所示對話框除了可以對NI ELVIS的硬件進行簡單地自動測試之外，也可以根據用戶的需要部分地代替圖2-4中所示的虛擬儀器中的某些功能，具體應用請讀者參考本章節中的內容。

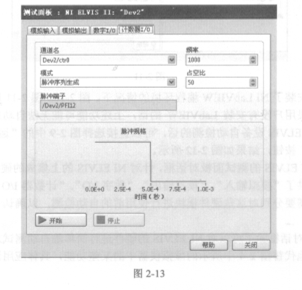

   在本例中，只進行NI ELVIS硬件模塊中有關定時器／計數器模塊部分的自動測試，因此在圖2-12中選擇“計數器I/O”標簽，結果如圖2-13所示，其中共有通道名、模式等5個選項。其中，“通道名”項采用了NI ELVIS的默認設置Dev2\ctr0，其中Dev2代表NI ELVIS教學實驗虛擬儀器套件；ctr0代表NI ELVIS上面的定時器／計數器硬件模塊，如果用戶單擊圖2-13中“通道名”項的下拉菜單按鈕后，就會知道NI ELVIS -共為用戶提供了2個定時器／計數器模塊。圖2-13的“脈沖端子”項也采用了NI ELVIS的默認設置Dev2\PFI12，其中Dev2的含義與上述相同，PFI12代表當把NI ELVIS上的定時器／計數器ctr0作為定時器使用時，ctr0向外界輸出時鐘脈沖時的輸出端口。本例中，通過將圖2-13“模式”項功能設置為“脈沖序列生成”后，就把ctr0設置為定時器功能。
