在LC振蕩電路中，若要產生BZX55C5V6(1/2W-5.6V)低頻的振蕩，則必須使用又大又重的大容量的電容器及線圈，故不實用。為此，使用僅由R和C實現正反饋的RC振蕩電路產生低頻振蕩。RC振蕩電路中有用移相電路實現正反饋的移相式電路和由于兩級放大電路的輸出信號與初級輸入信號的相位差為0而在輸入端呈現正反饋的橋式電路等。
    移相180。實現正反饋的移相式

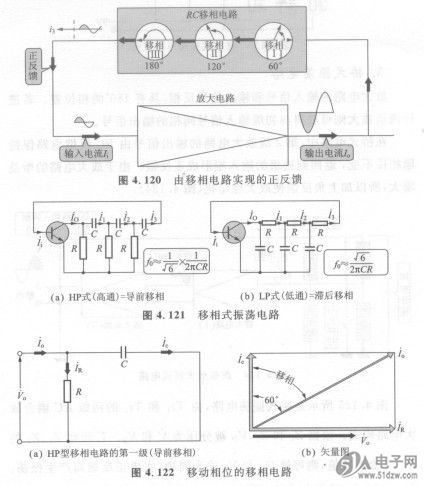

    移相式振蕩電路由如圖4.120所示的放大電路和移相電路構成。
放大電路的輸出電流用三級移相電路移相180^。，在輸入端形成正反饋，每一級的相位差為60^。。相位以超前的形式實現正反饋的電路稱為HP導前移相式（高通），而以滯后形式實現的稱為L(zhǎng)P滯后移相式（低通），如圖4.121所示。
    圖4.121是移相式振蕩電路的原理圖。僅將HP式移相電路中的一級電路在圖4. 122中畫出，用以分析相位的移動情況。
    若以砜為參考基準，則IR為同相。起前90^。。若選擇R和C，因此若將這樣的電路三級級聯，則相位超前180^。，對放大電路實現正反饋而產生振蕩。如果將HP型中的R和C互換，就形成LP型電路。
